سنگ شکن

سنگ شکن دستگاهی است که برای خرد کردن سنگ ها و مواد معدنی به قطعه های کوچکتر استفاده می شود این دستگاه ها در صنایع مختلف مانند معدن ، بازیافت مواد ، ساختمان سازی و … کاربرد دارد. انواع مختلفی از سنگ شکن ها وجود دارد که هر کدام برای کاربری های خاص و متنوع طراحی شده است. از دستگاه های سنگ شکن میتوان برای خرد کردن سنگ‌های معدنی برای استخراج فلزات و مواد با ارزش یا خرد کردن سنگ ها برای ورود به دستگاه بالمیل استفاده کرد.

ایران بالمیل تولیدکننده انواع سنگ شکن ها

انواع سنگ شکن

سنگ شکن ها به انواع مختلفی دسته بندی می شود. که میتوان آن ها را بر اساس نوع خرد کردن به دسته های مختلف تقسیم کرد :

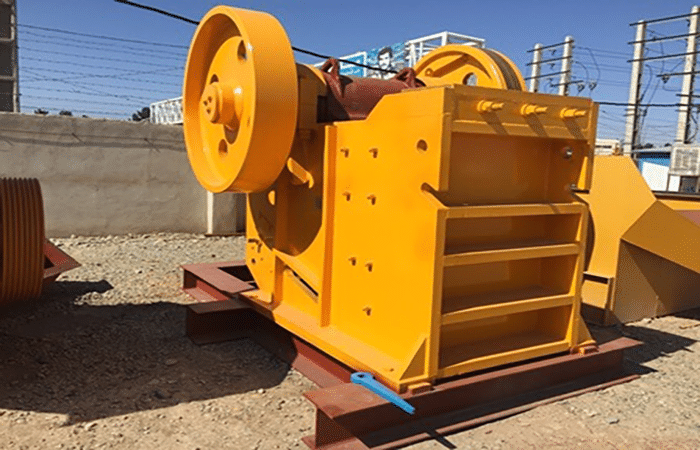

سنگ شکن های فکی

این نوع از فک متحرک و ثابت تشکیل شده که با حرکت متناوب سنگ هارا خرد می کنند. این نوع سنگ شکن ها برای خرد کردن سنگ های بزرگ و مقاوم به کار می روند و در مراحل اولیه خرد کردن سنگ ها و مواد معدنی استفاده می شود .
سنگ شکن های فکی دارای ظرفیت بالایی هستند ولی راندمان کمتری نسبت به دیگر انواع دستگاه های سنگ شکن دارند.

اجزاء سنگ‌شکن های فکی یا Jaw Crusher

•  فک ثابت : یک سطح ثابت که فولاد ساخته شده و در یک طرف دستگاه قرار دارد که مواد معدنی را بین فک ثابت و فک متحرک خرد میکند.
• فک متحرک: سطحی متحرک است که از فولاد منگنزی ساخته شده و با حرکت جلو و عقب مواد معدنی را بین خود و فک ثابت خرد می‌کند.
• شافت اصلی : یک شافت خارج از مرکز که به فک متحرک متصل است و با چرخش خود حرکت رفت و برگشتی فک متحرک را ایجاد می‌کند.
• یاتاقان‌ها : یاتاقان‌ها برای کاهش اصطکاک شافت اصلی هستند.
• صفحات فکی : صفحات قابل تعویض که روی سطح فک ثابت و فک متحرک نصب می‌شوند و به طور مستقیم با مواد معدنی تماس دارند جنس این صفحات فولاد منگنزی است.
• تنظیم کننده دهانه خروجی: از این سیستم برای تنظیم فاصله بین فک ثابت و فک متحرک در پایین دستگاه استفاده می‌شود با تغییر این فاصله اندازه مواد خروجی قابل تنظیم می شود.
•  فنرها: فنرها برای حفظ فشار و جلوگیری از آسیب دیدن دستگاه در هنگام ورود مواد سخت و غیرقابل خردایش به داخل سنگ‌شکن کاربرد دارد.
• بدنه: یک ساختار فلزی قوی که تمامی اجزای سنگ‌شکن را در خود جای داده است.
• فولاد ضد سایش: قسمت های در معرض سایش فک ها از فولاد ضد سایش ساخته می‌شوند.

سنگ شکن های مخروطی

این نوع دارای مخروط متحرک و مخروط ثابت می باشند که با حرکت دورانی و چرخش سنگ هارا خرد می کند. از این دستگاه میتوان برای خرد کردن سنگ های متوسط و ریز استفاده کرد.

اجزای سنگ شکن مخروطی یا Cone Crusher

مخروط ثابت: یک مخروط ثابت است که از فولاد بسیار مقاوم در برابر سایش ساخته شده است. این مخروط در قسمت پایین‌تر دستگاه قرار دارد و در آن سوراخ هایی برای خروج مواد خرد شده قرار گرفته است. اندازه این سوراخ ها تعیین کننده اندازه مواد خروجی است.

مخروط متحرک: مخروط متحرک در داخل مخروط ثابت قرار گرفته است. این مخروط نیز از فولاد مقاوم در برابر سایش ساخته شده است و به طور مداوم در داخل مخروط ثابت بالا و پایین می‌رود و سنگ‌ها را بین خود و مخروط ثابت خرد می‌کند.

شافت محرک: شافت محرک نیروی چرخشی را از موتور به مخروط متحرک منتقل می‌کند.

نکته: این شافت معمولا بر روی یاتاقان های بسیار مقاوم نصب می شود.

یاتاقان‌ها: یاتاقان‌ها در بالای مخروط متحرک یا در بخش انتهایی شافت محرک قرار دارند و چرخش مخروط متحرک را آسان می‌کنند و از ایجاد اصطکاک بیش از حد جلوگیری می‌کنند.

محرک: این بخش نیروی محرک را به شافت اصلی منتقل می‌کند که در اکثر سنگ شکن‌های مخروطی از گیربکس برای کاهش سرعت ، افزایش گشتاور و … استفاده می‌شود

سنگ شکن های چکشی Hammer Crusher

این دستگاه از انواع سنگ شکن های ثابت است و در اول خط های تولید قرار می گیرند. پروسه خردایش در این نوع با دوران چکش های موجود در دستگاه و چرخش آن ها و کوبیدن انجام می شود. این دستگاه با ضربات مکرر چکش و برخورد ذرات باهم و برخورد با دیواره ی محفظه سنگ ها را خرد می کند.

اجزای سنگ شکن های چکشی Hammer Crusher

روتور: روتور قسمت اصلی این دستگاه است که شامل محور اصلی، دیسک‌ها ، بازوهای نگهدارنده و چکش‌ها می‌شود روتور با سرعت بالا توسط یک موتور الکتریکی به چرخش در می‌آید.

چکش‌ها: چکش‌ها قطعات فلزی سنگینی هستند که به روتور متصل می‌شوند و وظیفه خرد کردن اصلی مواد را بر عهده دارند.

صفحات مشبک: صفحات مشبک در پایین دستگاه قرار دارد. مواد خرد شده پس از عبور از آن‌ها خارج می‌شوند و همچنین می تواند اندازه مواد خروجی را کنترل کند.

انواع سنگ شکن ها کاربرد های مختلفی دارد مانند:

• صنایع معدنی
• صنایع ساختمانی
• صنایع بازیافت
• صنایع شیمیایی
