تانک لیچینگ
تانک لیچینگ یا لیچینگ تانک (Leaching Tank) یکی از حیاتیترین تجهیزات در فرآیندهای استخراج و استحصال فلزات به روش هیدرومتالورژی است. این دستگاه بهگونهای طراحی شده که بتواند مواد معدنی جامد را در تماس با محلولهای شیمیایی قرار دهد تا عناصر ارزشمند بهصورت کنترلشده حل و استخراج شوند. استفاده از تانک لیچینگ باکیفیت در صنایع معدنی نه تنها راندمان عملیات را بالا میبرد، بلکه نقش مهمی در کاهش هزینههای فرآوری و بهبود کیفیت محصولات نهایی دارد.
در صنایع بزرگ استخراج طلا، مس، نیکل، روی و دیگر فلزات، لیچینگ تانک یک ابزار غیرقابلجایگزین به شمار میآید. این دستگاه با کنترل دقیق دما، pH، سرعت اختلاط و زمان ماند، شرایطی ایدهآل برای انحلال و جداسازی فلزات ایجاد میکند. بنابراین انتخاب یک لیچینگ تانک استاندارد، مقاوم و مهندسیشده، تأثیر مستقیم بر عملکرد کل چرخه تولید دارد.
معرفی
یک مخزن صنعتی بزرگ است که معمولاً از فولاد مقاوم یا متریالهای ضدخوردگی ساخته میشود. این مخزن همراه با یک سیستم همزن قدرتمند، شرایط لازم برای انحلال مواد معدنی در محلولهای شیمیایی را فراهم میکند. در این فرآیند، دوغاب مواد معدنی وارد تانک شده و تحت تأثیر حرارت، مواد فعال شیمیایی و اختلاط مداوم، فلزات ارزشمند از ساختار سنگ جدا میشوند.
عملکرد تانک لیچینگ بر پایه سه اصل مهم است:
- افزایش سطح تماس بین محلول و ماده معدنی
- بهبود سرعت واکنشها با اختلاط مناسب
- ایجاد زمان ماند کافی برای تکمیل فرآیند انحلال
ترکیب این سه عامل باعث میشود که لیچینگ تانک نقش حیاتی در بهینهسازی فرآیند استخراج داشته باشد.
مزایای استفاده از تانک لیچینگ
۱. راندمان بالای استخراج فلزات
ساختار همزنها، شکل هندسی مخزن و سرعت گردش مناسب، باعث میشود واکنشهای شیمیایی با بیشترین اثربخشی انجام شوند و نرخ شستوشوی فلزات افزایش یابد.
۲. مقاومت بالا در برابر خوردگی
لیچینگ تانکها معمولاً با آلیاژهای مقاوم، روکشهای پلییورتان یا لاینینگهای ضداسید ساخته میشوند تا بتوانند در برابر محلولهای اسیدی و بازی پایداری بالایی داشته باشند.
۳. کاهش هزینههای عملیاتی
طراحی اصولی، بهبود راندمان، مصرف بهینه انرژی و کاهش استهلاک همزن، باعث کاهش هزینههای کلی استخراج میشود.
۴. قابلیت سفارشیسازی کامل
از آنجا که هر معدن و فرایند دارای شرایط خاص خود است، تانکهای لیچینگ میتوانند از نظر حجم، نوع همزن، جنس بدنه، تجهیزات کنترلی و ارتفاع قابل تنظیم و طراحی باشند.
۵. افزایش طول عمر تجهیزات
استفاده از یاتاقانهای صنعتی باکیفیت، سیستم درزگیری مطمئن و بدنه مقاوم، عمر کاری طولانیتری را تضمین میکند.

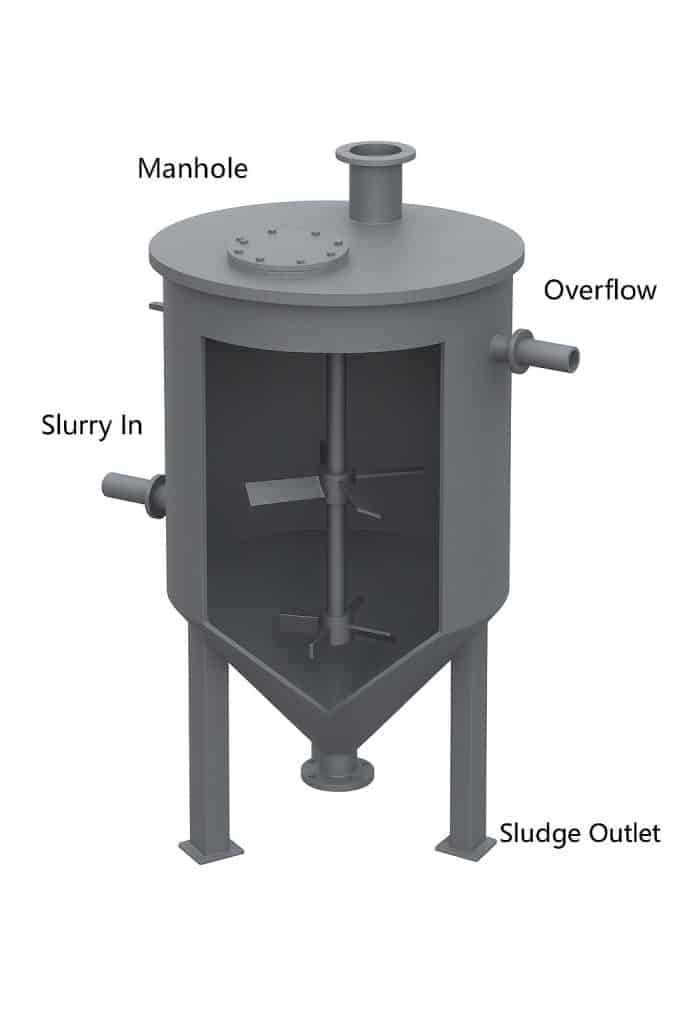

ساختار و اجزای تانک لیچینگ
لیچینگ تانکها بر اساس نوع کاربرد و ماده معدنی، طراحیهای متفاوتی دارند. اما در حالت کلی شامل بخشهای زیر میشوند:
- بدنه اصلی مخزن: ساختهشده از فولاد ضدخوردگی، استیل یا لاینینگهای مقاوم
- سیستم همزن: توربینی، پروانهای یا دوجریانی برای ایجاد اختلاط یکنواخت
- شفت مرکزی: انتقالدهنده حرکت همزن
- موتور و گیربکس صنعتی: تولید نیرو برای چرخش مستمر
- سنسورها و تجهیزات کنترلی: شامل سنسور pH، دما، سطح محلول و دور همزن
- دریچههای ورودی و خروجی: جهت ورود دوغاب و تخلیهی محلول لیچینگ
کیفیت هر یک از این بخشها تأثیر مستقیمی بر راندمان کلی فرآیند دارد.
مشخصات فنی و طراحی مهندسی لیچینگ تانک
۱. طراحی مکانیکی (Mechanical Design)

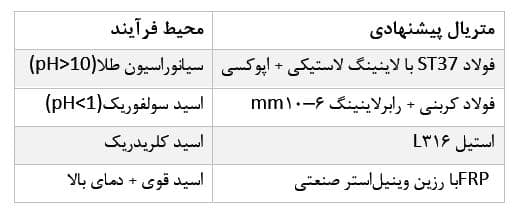

۱ـ۱. جنس بدنه (Shell Material Selection)
انتخاب متریال وابسته به pH، دما، نوع لیچنت، غلظت و درصد جامد دوغاب است:
۱ـ۲. ضخامت بدنه (Shell Thickness Calculation)
محاسبه طبق ASME Section VIII Div.1:
P: فشار داخلی (معمولاً 0.3 تا 2 bar)
R: شعاع داخلی مخزن
S: استحکام مجاز متریال
E: ضریب جوش (0.7 تا 1)
۱ـ۳. طراحی بافلها
وجود بافل برای جلوگیری از چرخش گردابی ضروری است.
- تعداد: 3 تا 4 بافل
- ضخامت: 8–12 میلیمتر
- عرض بافل: 1/10 قطر تانک
۲. طراحی سیستم همزن (Agitator Engineering)
۲ـ۱. نوع همزن
بسته به کاربرد:
- توربینی (Rushton Turbine) → نفوذپذیری بالا، مناسب لیچینگ طلا
- پروانهای pitched-blade → مناسب دوغابهای سنگین
- هلیکال → مناسب مواد ویسکوز
۲ـ۲. سرعت بحرانی همزن
۲ـ۳. توان مصرفی همزن
Np: عدد توان (Power Number)
N: سرعت دوران (rpm)
D: قطر امپیلر
۳. طراحی فرآیندی (Process Design)
۳ـ۱. زمان ماند (Retention Time)
برای لیچینگ طلا: ۱۸ تا ۳۶ ساعت
V: حجم مخزن
Q: دبی دوغاب
T: زمان ماند
۳ـ۲. نرخ انتقال جرم
عدد شراکت بین فاز جامد–مایع:
(در طراحی دقیق از CFD استفاده میشود)
۴. کنترل ابزار دقیق (Instrumentation)
لیچینگ تانک استاندارد دارای تجهیزاتی مانند:
- سنسور pH آنلاین
- حسگر ORP (برای کنترل واکنش سیانور)
- سنسور دما با دقت ±0.2°C
- فلومترهای مغناطیسی
- کنترلر سرعت همزن (VFD)
- سطحسنج اولتراسونیک
۵. فرآیند سیانوراسیون (نمونه کاربرد طلا)
مراحل داخل تانک:
1- انحلال طلا با واکنش
2- انتقال جرم توسط همزن
3- حفظ pH حدود ۱۰.۵ – ۱۱.۵
4- تزریق سیانور سدیم + آهک
5- تهنشینی یا انتقال به تانک بعدی
۶. ساختار لایهبندی (Lining Structure)
مثال برای ظرفیت بالا:
- لایه لاستیک NR سختی ۶۵Shore → مقاومت سایشی
- لایه میانی باندینگ → افزایش چسبندگی
- پوشش اپوکسی نهایی → مقاومت شیمیایی
ضخامت کل: ۶ تا ۱۲ میلیمتر
۷. محاسبه تنش و پایداری پایه
۷ـ۱. نیروهای محوری بر پایه:
۷ـ۲. گشتاور ناشی از همزن:
۸. مزایای طراحی حرفهای تانک لیچینگ
✔ پایداری دینامیکی بالا
✔ اختلاط یکنواخت در کل حجم
✔ کاهش مصرف انرژی
✔ استهلاک بسیار پایین
✔ ایمنی عملیاتی بالا
۹. چکلیست طراحی نهایی
- حجم: ۵۰ – ۲۰۰ مترمکعب
- ضخامت بدنه: ۱۲ – ۲۰ میلیمتر
- سرعت همزن: ۴۵–۷۵ rpm
- قدرت موتور: ۳۰–۷۵ kW
- تعداد بافل: ۳ یا ۴ عدد
- نوع امپیلر: توربینی
کاربردهای لیچینگ تانک در صنایع مختلف
- استخراج طلا و نقره
در فرآیند سیانوراسیون، لیچینگ تانک اصلیترین ابزار برای حلکردن طلا از کانسنگ است. - فرآوری مس، نیکل و کبالت
در بسیاری از فرآیندهای هیدرومتالورژی، انحلال اولیه در همین مخازن انجام میشود. - بازیافت فلزات از پسماندهای صنعتی
از بردهای الکترونیکی تا باطریهای مستعمل، همگی با لیچینگ تانک قابل فرآوری هستند. - صنعت شیمیایی
برای انحلال و واکنشدهی مواد شیمیایی در حجم بالا مورد استفاده قرار میگیرد.
فروش لیچینگ تانک | چرا از ما خرید کنید؟
اگر بهدنبال خرید لیچینگ تانک صنعتی هستید، انتخاب سازنده معتبر تفاوت بزرگی در عملکرد نهایی ایجاد میکند. محصولات ما براساس استانداردهای روز مهندسی طراحی شده و با توجه به نوع ماده معدنی، ظرفیت خط تولید و شرایط محیطی منطقه شما، بهصورت اختصاصی ساخته میشوند.
مزایای خرید از آسیاب تجهیز بینالود:
- طراحی اختصاصی بر اساس نوع فلز و محلول لیچینگ
- استفاده از متریال باکیفیت و استاندارد
- قیمت رقابتی نسبت به نمونههای خارجی
- پشتیبانی فنی و ارائه نقشههای مهندسی
- امکان نصب و راهاندازی در محل
قیمت لیچینگ تانک
قیمت لیچینگ تانک بسته به موارد زیر متفاوت است:
- حجم و ظرفیت مخزن
- جنس بدنه و لاینینگ
- نوع همزن و قدرت موتور
- نوع فرآیند (طلا، مس، نیکل و …)
- تجهیزات کنترلی و هوشمند
برای دریافت لیست قیمت روز، کاتالوگ و مشخصات فنی به شماره 09159339937 و 09156281714 پیام و یا تماس بگیرید.
جمعبندی
لیچینگ تانک یکی از ضروریترین تجهیزات در صنعت فرآوری مواد معدنی است که نقش مهمی در افزایش راندمان استخراج فلزات دارد. طراحی مهندسیشده، استفاده از مواد اولیه مناسب و رعایت اصول هیدرومتالورژی، باعث میشود این تجهیزات سالها بدون مشکل در خطوط تولید فعالیت کنند.
این محصول تنها یکی از محصلات تولید شده در شرکت آسیاب تجهیز بینالود در حوزه ماشین آلات معدنی است. برای مشاهده سایر محصولات اینجا کلیک کنید.
